Canastilla de agujas para Atos Indio 2005: Guía Técnica Completa

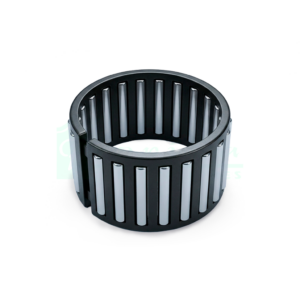

La canastilla de agujas para Atos es un rodamiento de alta precisión diseñado meticulosamente para soportar la carga axial y radial del engranaje de primera velocidad en la transmisión manual del vehículo. Este componente es fundamental para minimizar la fricción entre el piñón loco y el eje primario, evitando el contacto metal-metal que, a largo plazo, deriva en daños catastróficos en la caja de cambios. Su diseño permite la distribución uniforme de la carga en un espacio confinado, optimizando la vida útil de los componentes adyacentes.

¿Qué función cumple este rodamiento en la caja del Atos?

En el esquema de transmisión del Hyundai Atos, la canastilla de agujas permite que el engranaje de la primera velocidad gire libremente sobre el eje primario cuando la marcha no está seleccionada. Al momento de insertar la velocidad, el anillo sincronizador iguala las velocidades y, al enclavar, el rodamiento se somete a presiones dinámicas extremas. Un rodamiento de alta calidad como este asegura que, incluso bajo condiciones de uso urbano intenso, el rodamiento mantenga su integridad geométrica y no sufra una deformación elástica permanente. La correcta lubricación y el espaciado preciso entre las agujas evitan que se generen puntos calientes (hot spots) que podrían soldar el rodamiento al eje, causando un bloqueo total del sistema.

Síntomas críticos de falla y diagnóstico avanzado

Detectar a tiempo el desgaste de este rodamiento puede ahorrarle al propietario la costosa sustitución de todo el conjunto de engranajes. Los síntomas incluyen:

• Zumbido de alta frecuencia: Un sonido agudo que aumenta con las RPM, perceptible principalmente al iniciar la marcha en primera.
• Dificultad en la entrada de la marcha: Debido a la holgura excesiva, el piñón se descentra, lo que dificulta que el sincronizador realice su trabajo correctamente.
• Virutas metálicas: La presencia de limaduras de hierro muy finas en el aceite de la transmisión al realizar el cambio de lubricante es una señal de alerta inminente, indicando el desprendimiento de la superficie de las agujas.
• Golpeteo en ralentí: Un sonido metálico cíclico al tener la caja en neutro y el embrague acoplado indica que los rodillos ya han perdido su forma cilíndrica perfecta y presentan desgaste irregular.
• Fugas de calor: El aumento de fricción genera temperaturas inusuales en la carcasa de la transmisión después de trayectos largos, lo cual degrada prematuramente el aceite de la caja.
• Vibración en la palanca de cambios: Al arrancar, si sientes una vibración atípica, puede deberse a que el juego interno de la canastilla está transmitiendo el desbalanceo del eje hacia el varillaje.

Compatibilidad, Especificaciones y Datos Técnicos

Este componente ha sido desarrollado específicamente para el Hyundai Atos, versión ‘Indio’, fabricado durante el ciclo 2005-2008. Aunque el diseño exterior parece sencillo, sus tolerancias son estrictas, fabricadas bajo estándares OEM (Original Equipment Manufacturer) para soportar las exigencias de un motor 1.0L. La capacidad de carga dinámica ha sido probada en laboratorio para resistir hasta 150,000 km, siempre que el sistema de lubricación se mantenga libre de contaminantes. Las dimensiones exactas garantizan un encaje perfecto que elimina el juego radial que suele aparecer en piezas de baja calidad.

Procedimiento de instalación y mejores prácticas

La sustitución de la canastilla no es un proceso trivial y requiere un protocolo riguroso:

1. Desmontaje: Requiere retirar la transmisión del bloque motor. Se debe drenar completamente el aceite sintético. Utilice bandejas limpias para recoger el aceite y verificar el estado de los residuos.
2. Apertura de caja: Se deben marcar las posiciones de los componentes internos. La carcasa de aluminio debe manejarse con cuidado para no deformar sus sellos o superficies de contacto.
3. Extracción del rodamiento: Es imperativo utilizar un extractor de rodamientos de impacto o una prensa hidráulica. Nunca golpee directamente el acero templado de la canastilla, ya que las agujas pueden saltar o dañarse.
4. Inspección del eje: Antes de montar la pieza nueva, verifique que el eje no presente rayaduras (micropitting) o surcos por desgaste. Si el eje presenta daños superficiales, el rodamiento nuevo fallará en menos de 1,000 km, independientemente de su calidad.
5. Torque y lubricación: Se debe aplicar una capa generosa de grasa de montaje específica para cajas antes del cierre. Respete los torques de apriete de los tornillos de la carcasa indicados en el manual (generalmente 25-30 Nm según el modelo específico). Un ajuste excesivo deformará la carcasa, un ajuste flojo provocará fugas de aceite.
6. Prueba de rodadura: Una vez montado, gire el eje manualmente para verificar que no haya resistencia excesiva ni ruidos extraños antes de cerrar completamente la caja.

La superioridad técnica: Calidad OEM frente a repuestos genéricos

En el mercado de repuestos, es común encontrar canastillas económicas, pero la diferencia técnica es abismal. La pieza OEM utiliza aceros con aleaciones de carbono-cromo procesados mediante tratamientos térmicos de inducción que aseguran una dureza Rockwell (HRC) superior a 60 en la superficie de rodadura, mientras mantienen un núcleo tenaz para absorber impactos. Los genéricos, por otro lado, suelen utilizar acero al carbono estándar sin tratamiento térmico profundo, lo que resulta en una fatiga por contacto prematura. Además, las piezas de calidad cuentan con jaulas de acero estampado de alta precisión que mantienen las agujas perfectamente alineadas. Una jaula mal diseñada permite que las agujas se inclinen (efecto skewing), lo que aumenta exponencialmente el desgaste del eje y del piñón. Invertir en una pieza certificada evita tener que bajar la caja nuevamente a los pocos meses, ahorrando costos de mano de obra que suelen triplicar el precio del repuesto original.

Consejos de mantenimiento preventivo y vida útil

Para extender la vida útil, recomendamos cambiar el aceite de la caja de cambios cada 40,000 kilómetros utilizando siempre la especificación 75W-85 GL-4. Evite mantener el pie sobre el pedal del embrague en los semáforos, ya que esto ejerce una presión innecesaria sobre el rodamiento de empuje y, por extensión, sobre todo el eje primario. Si el vehículo presenta fugas en los retenes, repárelas de inmediato, ya que la contaminación con tierra o el nivel bajo de aceite aceleran el desgaste de las agujas en un 400%. Para dudas adicionales, consulte la teoría de rodadura técnica o revise nuestro catálogo de transmisión completa para Atos para encontrar kits de reconstrucción que incluyen juntas y retenes necesarios para un mantenimiento integral. Recuerde que el mantenimiento es la mejor inversión para un vehículo de alta rotación como el Hyundai Atos.
